前一阵子没啥事 开始折腾24CXX 弄了个24C512
把以前做的GPS接收机拆了 重新设计 腐蚀了个电路板 做成了记录仪
第一次玩热转印 手艺欠佳

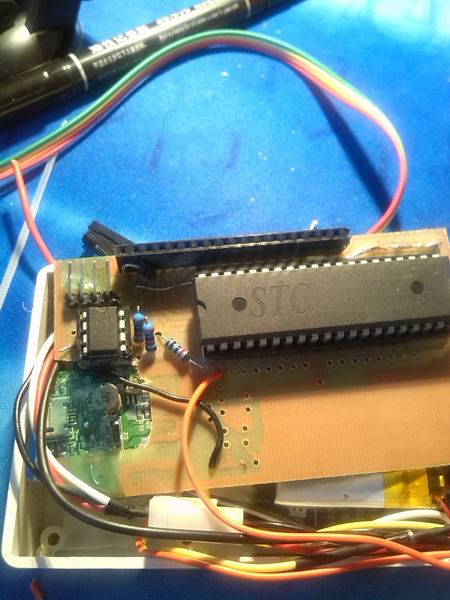

线路板上原件不多 就2个集成块 3个电阻 和一堆接插件

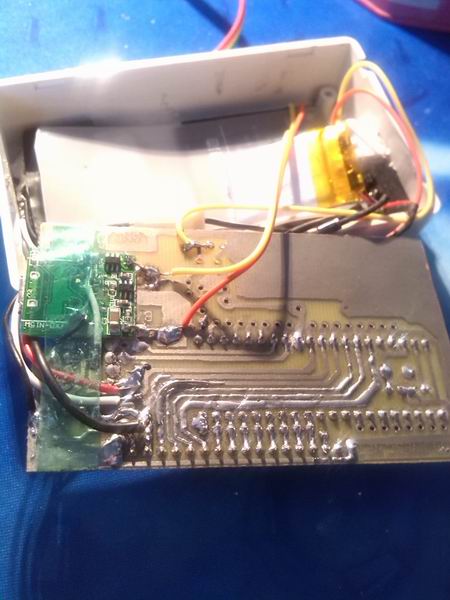

这里面 我的电源部分本来打算用3R33自己做的， 后来发现用口红移动电源模块不错
充电 升压全搞定 于是就把口红移动电源给直接焊在线路板了 感觉不错

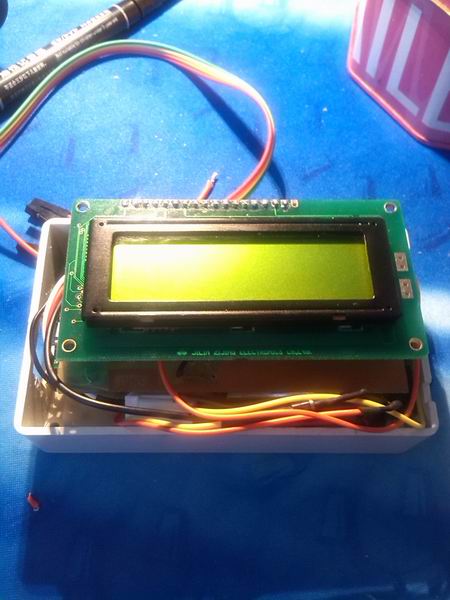

接上12232看看 哎 第一次设计电路板，考虑不周啊 ， 飞线那么多

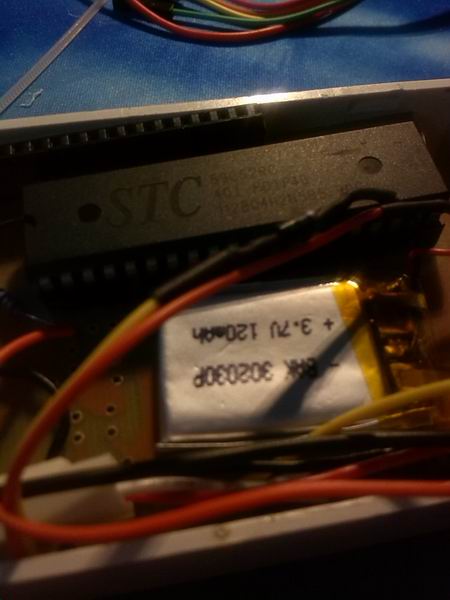

这个电池只是替换GPS上的时钟小电池的，
系统的供电 用的是德赛的1250ma的电池
经过测试 大概可连续工作7个小时左右 内置电池 没有做成可替换的

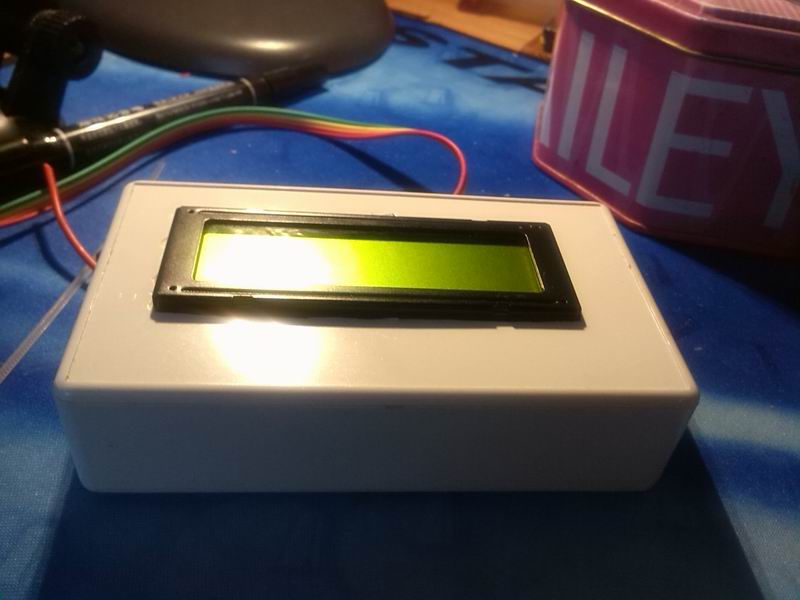

装上外壳 看上去还不错的样子

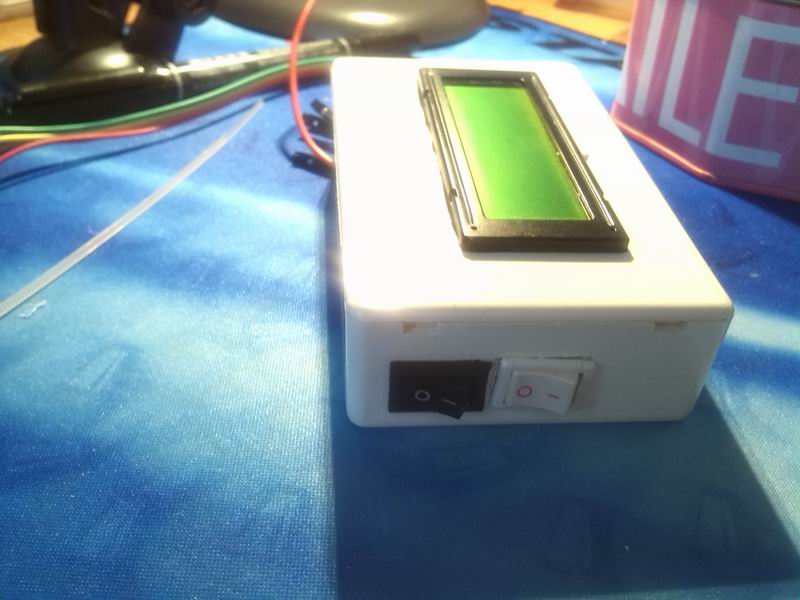

侧边有2个开关 分别是电源开关 和记录开关 这个就可以在我需要的地方记录了 ，平常可以当个GPS 显示器用

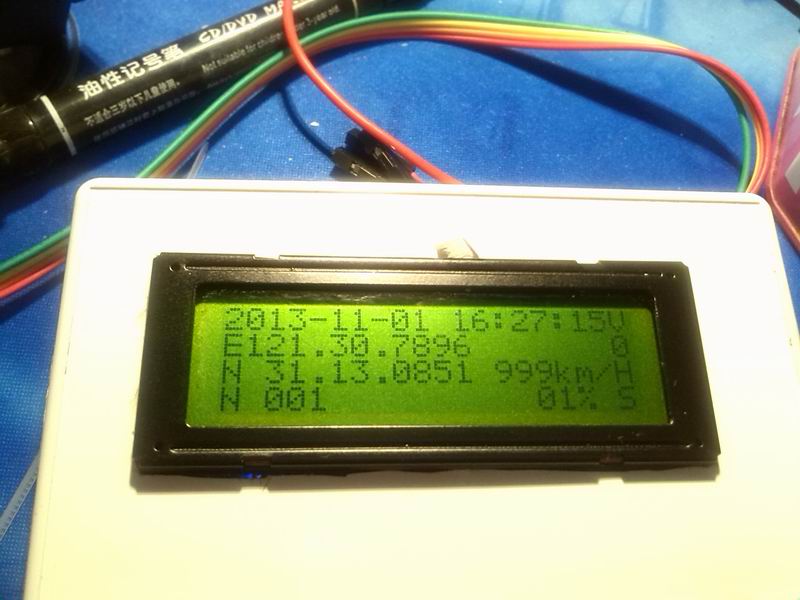

显示的内容有 日期 时间 经纬度 高度 速度 方向 以及航向（360度）
有个百分比的地方是显示24C512的剩余容量 当然 如果记录满了 自动覆盖以前的
程序设计1分钟记录一次 出去旅游用差不多了
可以设置成可调的 ， 不过这个留到下次再说了

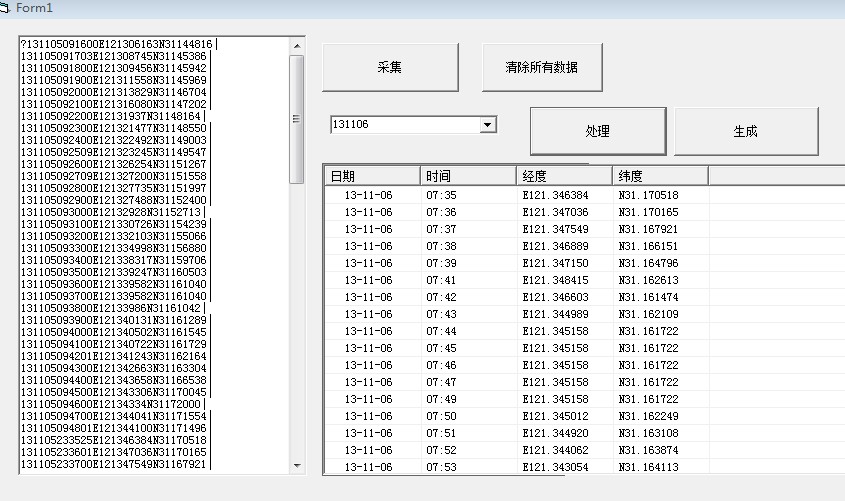

这个是 自编的数据下载软件 就是用她来吧数据转换成KML格式的轨迹
只记录了 日期时间 经纬度 没有记录高度 速度
这个留到下一个版本使用SD卡作为储存的时候再说了
附几张 到韩国旅游的时候的路线图 邮轮游 所以很多航迹是在海上的额
因为采用断续记录 所有有写轨迹没有记录下来

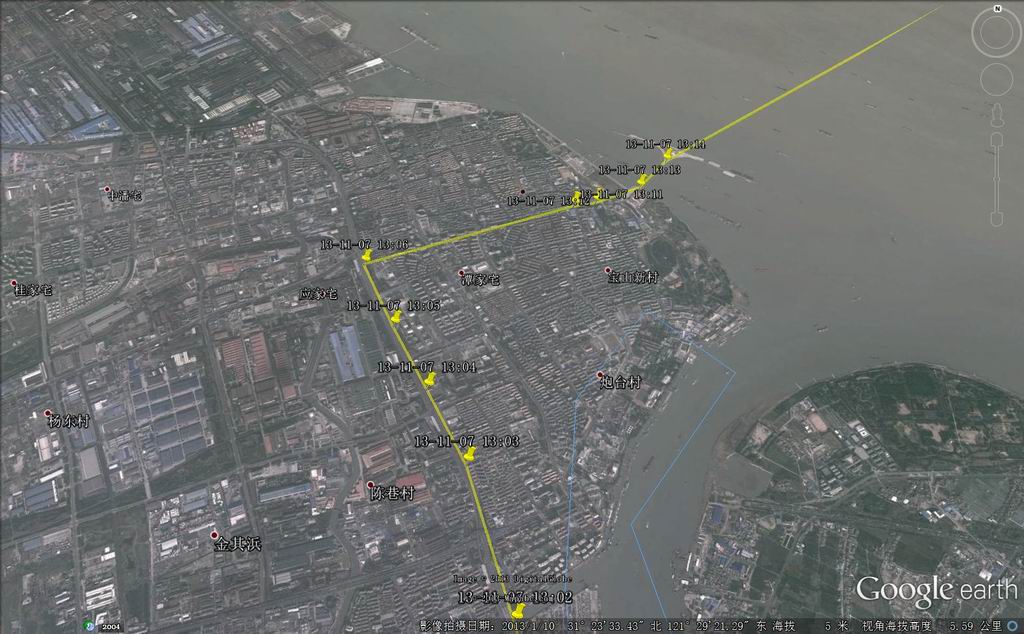

这里是前往吴淞口国际邮轮码头

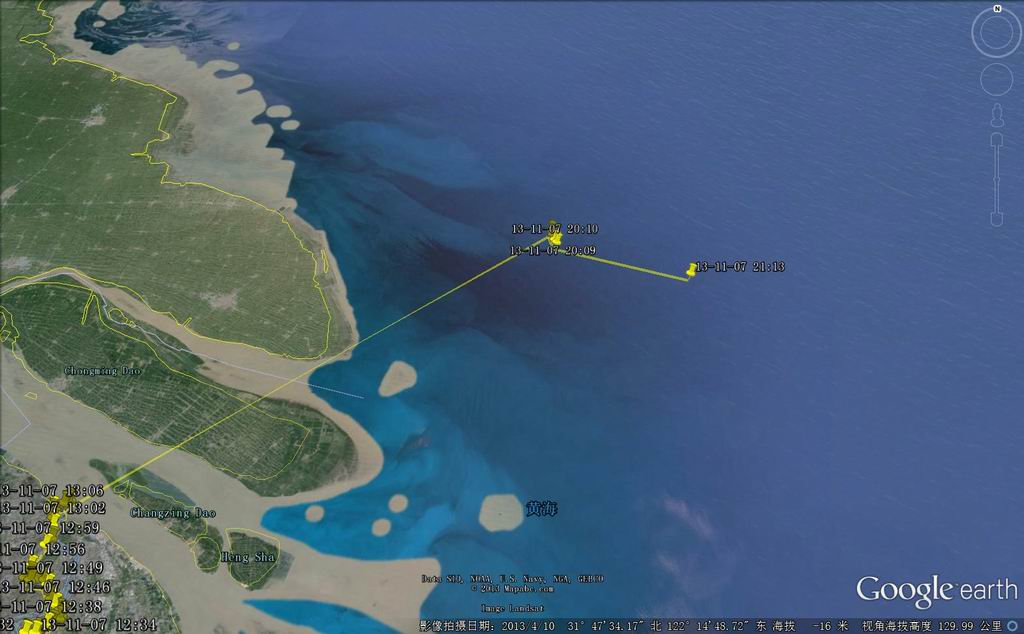

这里是前往济州岛的航迹

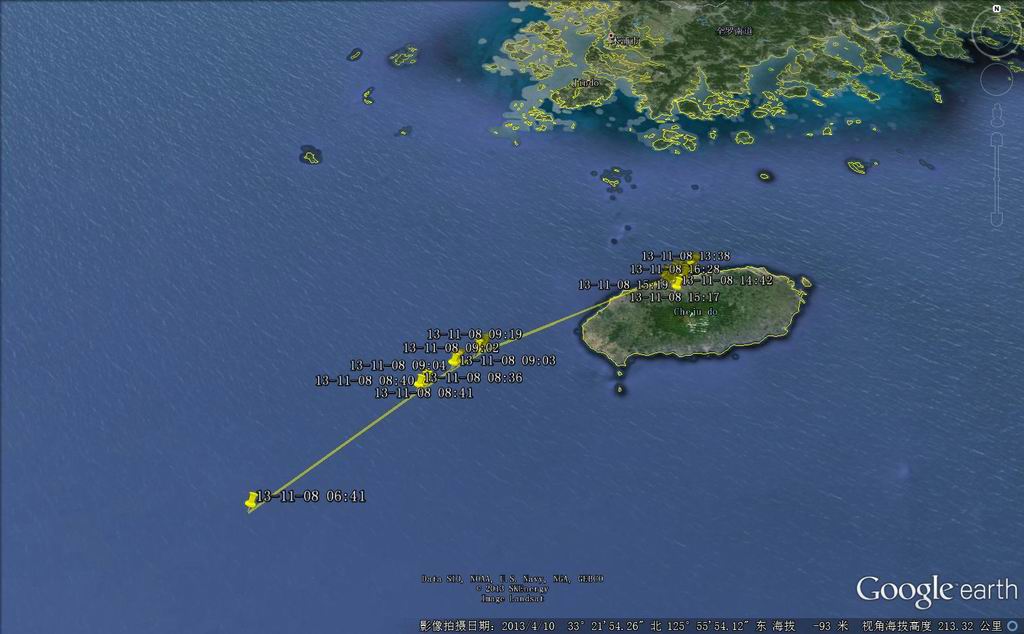

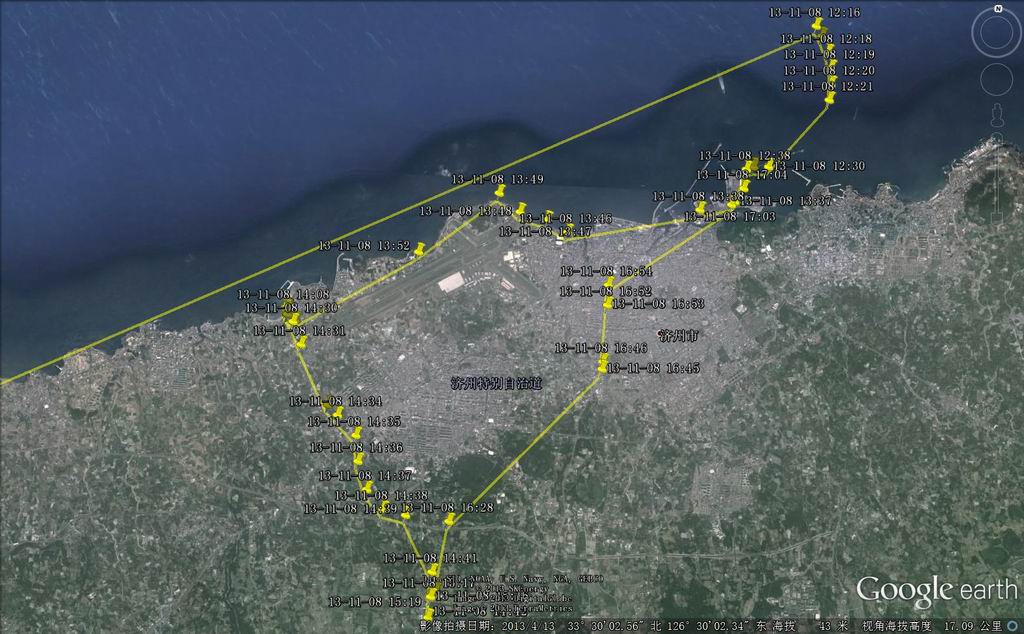

济州岛的岸上半日游的轨迹

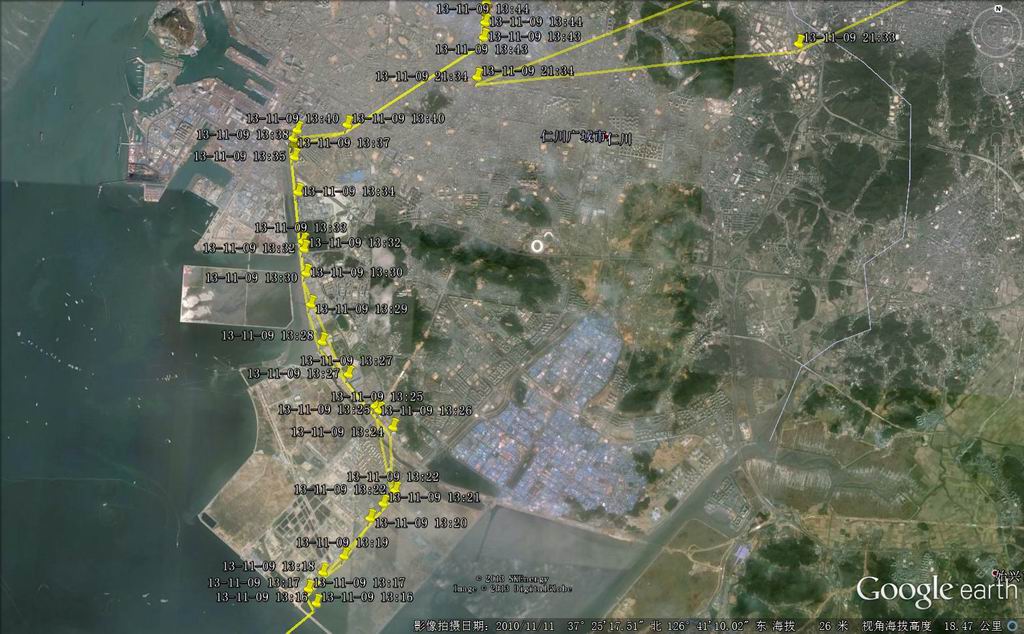

仁川登陆

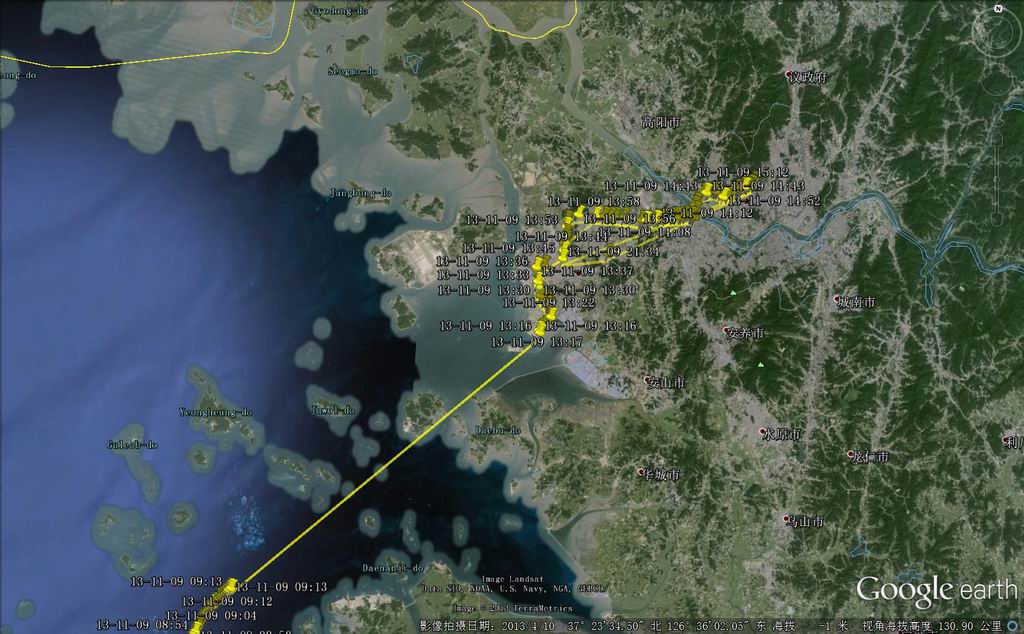

仁川到首尔

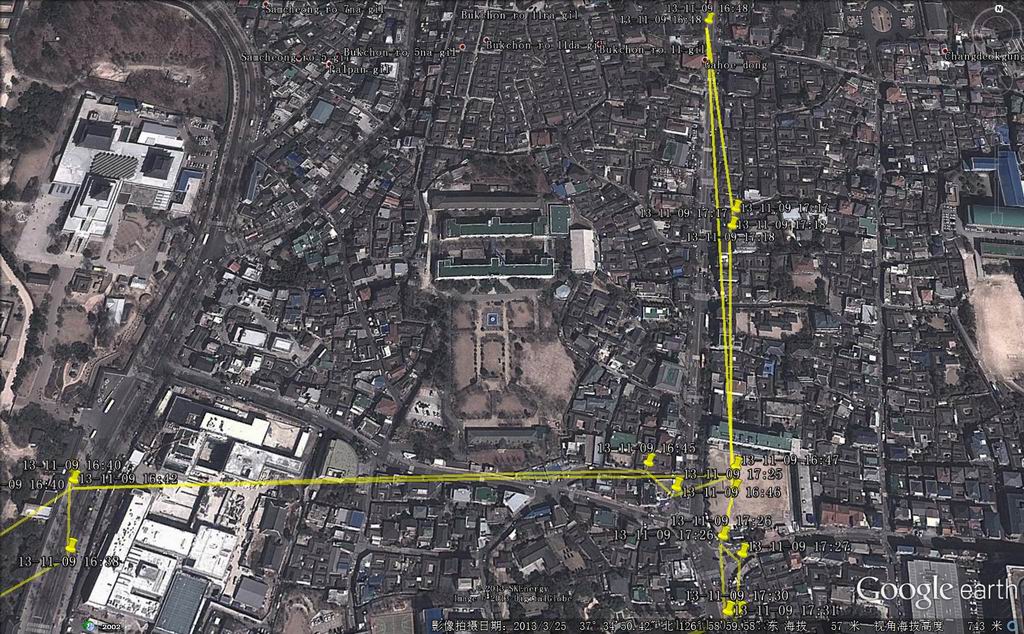

首尔的轨迹图
